隨著電子器械的高度化，被使用的線圈部品也變得越來越小型化高周波了。DWX是一種 適合各種電感線圈測試的儀器。此儀器搭載了高速開關的脈沖電源，采用高速·A/D取樣 電路，成功的解決了目前較難的低電感線圈測試問題。

DWX系列的特點

成功的實現了目前較難的低電感線圈測試

隨著電子器械的高度化，被使用的線圈部品也變得越來越小型化高周波了。DWX是一種 可以對應各種電感線圈測試的儀器。此儀器搭載了高速開關的脈沖電源，采用高速·A/D取樣 電路，成功的解決了目前較難的低電感線圈測試問題。 。

通過阻抗分壓提高了波形的準確度以及放電感應的強度

脈沖波形入力回路中，因?yàn)椴捎昧烁咝阅茏杩狗謮夯芈?，所以能夠得到清晰?zhǔn)確的波形，而且提高了波形判斷能力以及放電檢出感應度。
（＊和本社DW?DWS系列（不含F(xiàn)類型）比較，大大提高了檢出感度。）

通過高速lOOMHz?8KPoint·取樣實現了高感度，高精度的測試

高速A/D取樣，可以準確的捕捉到低電感?線圈的極短脈沖應答的同時，而且8KPoint?取樣的高精細數據判定，還可以確切判定微少芯波形。

應用了Laplacian算法的放電量檢測，子窗口頁面顯示，清晰易懂

通過使用Laplacian演算的波形解析，抽取由高壓脈沖產生的放電成分，并在每個圖形的子窗口上直觀，易懂顯示放電測試。

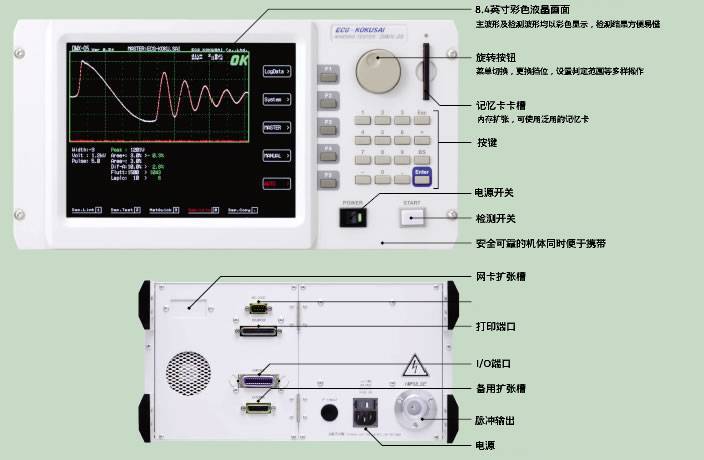

8.4英寸?彩色TFT液晶畫面，清晰可見

保留了原有的AREA,DIF-AREA,FLUTTER等短路測試判定功能

波形判定中有AREA判定（面積比較）?DIF-AREA判定（波形差面積比較）?FLUTTER量檢出（放電量檢出）?LAPLACIAN量量檢出（放電量檢出）的檢查方法等多種組合，適用于各種線圈的測試試驗。

Compact Flash Memory Card?插卡標準裝備可以使標準波形無限擴張

匝間短路檢測儀的概要

匝間短路檢測儀可以對線圈做到有效的，非破壞性測試。
其原理是將相同的脈沖電流傳遞給標準繞組（主線圈）和被測繞組（采樣線圈），比較瞬態現象波形，并判斷質量。瞬態波形，即在線圈中產生的減衰振動波形表示電感和Q，并且可以同時確定線圈的匝數差，層厚度，或確定材料的差異等等。施加更高的脈沖電壓還可以從電暈放電中檢測出絕緣缺陷。 換句話說，可以在非常短的時間內可以對線圈做各種檢測

日本ecginc匝間短路檢測儀DWX系列

DWX系列性能
